Схема управление поляризованным реле: портал и журнал для разработчиков электроники

Импульсное реле для управления освещением

Содержание

1. Принцип работы импульсного реле
2. Схема подключения импульсного реле
3. Схема подключения импульсного реле ABB

Принцип работы импульсного реле

Устанавливают импульсное реле там, где необходимо включать и отключать освещение из многих мест. К таким помещениям относятся длинные коридоры, лестничные марши, большие помещения.

Преимущества импульсного реле

Установка этих импульсных реле для управления освещением проще, чем монтаж схемы проходных выключателей. Управляются импульсные реле одиночным коротким импульсом напряжения. Один короткий импульс включает устройство, а второй отключает его.

Средняя длительность короткого импульса находится в пределах 50 мс. Так как это устройство имеет два устойчивых состояния, их иногда называют бистабильными или еще поляризованными электромагнитными реле. Их также могут называть ещё блокировочными реле, так как их контакты в открытом или закрытом состоянии блокируются специальным механизмом.

Блокировка сохраняется даже при отсутствии сети. Такое устройство очень экономично, так как после срабатывания контактов оно отключается. Питается импульсное реле только приходящим импульсом, в остальное время напряжение питания не нужно.

Схема подключения импульсного реле BIS-414

Еще очень важным достоинством этих устройств является высокая нагрузочная способность, отсутствие бросков тока лампы освещения, отсутствие подгорания контактов и отсутствие электромагнитных помех.

Принцип работы импульсного реле основано на переходе сетевого напряжения через ноль во время включения и отключения контактов, то есть используется принцип синхронной коммутации контактов. Эти устройства имеют такие особенности как экономию проводов (провода небольшого сечения), удобство управления одним выключателем.

Схема подключения импульсного реле

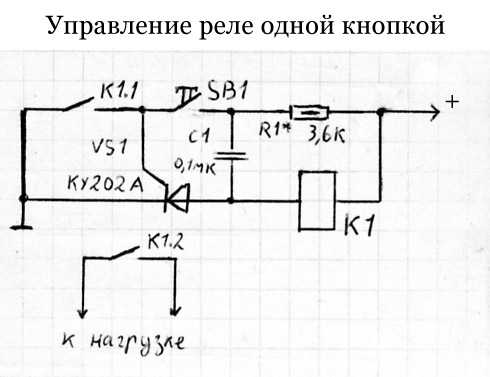

Выключатель для управления освещения импульсными реле должен быть с разомкнутым и не фиксирующим контактом. Такой выключатель имеет размыкающую пружину контактной группы. Срабатывает этот выключатель только при нажатии на клавишу. Первое нажатие включает поляризованное реле, а следующее нажатие отключает.

Схема подключения одного импульсного реле РИО — 1

При входе в длинный коридор одним нажатием включается освещение, а при выходе нажатием другого выключателя освещения выключается. Число таких выключателей одного устройства может быть до 20, в зависимости от производителя. Существуют такие типы реле как: электромагнитные, принцип работы которых основан на переключении контактной группы электромагнитом и электронные устройства в работе похожи на электромагнитные

В реле могут быть встроены таймеры, которые включают освещение в заданное время. Схема подключения импульсного реле имеет четыре вида коммутаций. Один выход предназначен для фазы напряжения питания, к второму подключается рабочий ноль, выход для подключения кнопок и коммутация фазы через контакты для подключения освещения.

Схема централированного подключения двух импульсных реле РИО — 1

Нулевой провод к лампам освещения подводится отдельно. Число выключателей подключается к устройству не боле, чем указано в паспорте, при большем числе выключателей возможно ложное срабатывание. В состав устройства входят электронный блок управления поляризованным реле с электромагнитной катушкой. Напряжение питания реле может быть от сети, постоянного напряжения 12 В или переменного 24 В.

Схема биполярного реле РИО -1 имеет контакты Y которые чередует включение и отключения освещения, вход Y1 только включает освещением, а Y2 выключает лампы. Клемма N предназначена для подключения нуля, а группа нормально открытых контактов 11 — 14 коммутирует нагрузку.

Схема централированного управления двух групп импульсных реле РИО — 1

Биполярное устройство не имеют защиту по току, поэтому устанавливают его наряду с автоматическим выключателем. При большой нагрузке освещения, лампы подключаются через магнитный пускатель. Импульсные реле боятся вибрации, поэтому их не устанавливают рядом с электромагнитными пускателями. Нагрузка подключается через контакты 11-14. Нажатие на выключатель Y включает освещение, а повторное нажатие отключает его.

Схема подключения импульсного реле ABB

Такое устройство содержит дополнительно централизованное управление. Централизованное управление позволяет отключать все импульсные реле во всех помещениях, независимо от их состояния одновременно. То есть одним нажатием на выключатель можно погасить освещения многоэтажного здания, всего частного дома.

У этого реле имеется также кнопка ручного управления, которая позволяет отключить освещение при отказе устройства. Бистабильные устройства можно ставить в распредкоробки, электрощиты, светильники. Крепятся эти реле на DIN рейку или имеют другое крепление.





Помогла вам статья?
