Twage, А4,а2,а1
Автомобильная система охраны
с двухсторонней связью
Twage
— А4,А2,А1
И Н С Т Р У К Ц И Я
П О Э К С П Л УАТ А Ц И И И У С Т А Н О В К Е
..Страница 2
2
Инструкция по эксплуатации и установке
Благодарим Вас за выбор автосигнализации
модельного ряда StarLine.
Ее появление стало возможным, благодаря коллективному
творчеству российских инженеров-разработчиков,
американских специалистов в области микроэлектроники
и тайваньских производителей высокотехнологичных
автомобильных систем охраны.
Чтобы автосигнализация смогла наиболее эффективно
выполнять свои охранные и сервисные функции,
рекомендуем доверить ее установку на автомобиль
установщикам-профессионалам.
Надеемся, что автосигнализация не обманет Ваших ожиданий,
придаст Вам уверенность в сохранности Вашего автомобиля
и существенно повысит его комфортность
за счет разнообразных сервисных функций.
.
Редакция ¹2
Страница 3
3
Twage A4, A2, A1
Содержание
Инструкция по эксплуатации автосигнализации
Комплектность сигнализации…………………………………………………………………. 4
Технические характеристики сигнализации……………………………………………… 5
Возможности сигнализации …………………………………………………………………… 6
Брелки управления сигнализацией ………………………………………………………… 8
Элементы питания брелков и их замена …………………………………………………. 9
Назначение кнопок брелков ………………………………………………………………… 12
Продолжительность нажатия кнопок брелков ……………….
……………………….. 13
Управление сигнализацией ………………………………………………………………….. 14
Самодиагностика при включении режима охраны………………………………….. 19
Самодиагностика при выключении режима охраны ……………………………….. 19
Защитные и противоугонные функции сигнализации………………………………. 20
Сервисные функции сигнализации ……………………………………………………….. 25
Светодиодная индикация состояния сигнализации ………………………………… 32
Запись кодов брелков ………………………………………………………………………… 32
Настройка встроенного датчика удара………………………………………………….. 33
Персональный код экстренного отключения сигнализации ……………………… 34
Работа сигнализации с модулем запуска двигателя StarLine 02 ……………… 35
Работа сигнализации с охранно-поисковым GSM/GPS модулем .
……………. 35
Программирование функций и параметров работы сигнализации …………….. 36
Инструкция по установке автосигнализации
Рекомендации по размещению и монтажу компонентов…………………………. 38
Рекомендации по прокладке и подключению проводов ………………………….. 39
Рекомендации по подключению отдельных компонентов сигнализации …… 40
Схема подключения сигнализации ………………………………………………………. 45
Гарантийные обязательства …………………………………………………………………. 46
Страница 4
4
Инструкция по эксплуатации и установке
Комплектность
В состав комплекта автосигнализации StarLine Twage А4 входят:
1 основной брелок дистанционного управления с жидкокристаллическим
индикатором (ЖКИ) и двухсторонней связью, 1 дополнительный брелок
дистанционного управления без обратной связи, центральный блок, 2-уровневый
датчик удара, модуль приемопередатчика с антенной, светодиодный индикатор,
сервисная кнопка Valet, кнопка капота, реле 30А с колодкой, комплекты кабелей,
инструкция.
В состав комплекта автосигнализации StarLine Twage А2 входят:
1 основной брелок дистанционного управления со светодиодными
индикаторами (СДИ) и двухсторонней связью,1 дополнительный брелок
дистанционного управления без обратной связи, центральный блок, 2-уровневый
датчик удара, модуль приемопередатчика с антенной, светодиодный индикатор,
сервисная кнопка Valet, кнопка капота, реле 30А с колодкой, комплекты кабелей,
инструкция.
В состав комплекта автосигнализации StarLine Twage А1 входят:
2 брелка дистанционного управления без обратной связи, центральный блок,
2-уровневый датчик удара, приемный модуль с антенной, светодиодный
индикатор, сервисная кнопка Valet, кнопка капота, реле 30А с колодкой,
комплекты кабелей, инструкция.
Страница 5
5
Twage A4, A2, A1
Технические характеристики
Кодирование радиосигнала управления .
………………………….. динамическое
Несущая частота радиосигнала управления ………………………… 433,92 МГц
Максимальный радиус действия пейджера ……………………………….. 1200 м*
Максимальный радиус действия брелков с обратной связью …………. 600 м*
Максимальный радиус действия брелка без обратной связи ……………. 15 м*
Рабочая температура ………………………………………………… от 40 до +85 °С
Напряжение питания постоянного тока ………………………………………… 9-18В
Ток, потребляемый сигнализацией в режиме охраны ………….. не более 20мА
Максимально допустимый ток на выходах:
·
цепи подключения сирены ………………………………………………………….. 2А
·
цепей подключения габаритных огней …………………………………….. 2х7,5А
·
цепей управления электроприводами замков дверей …………………….. 15А
·
цепей дополнительных каналов управления .
……………………………. 300 мА
·
цепи управления реле блокировки двигателя …………………………….. 300мА
* Дальность действия брелков и пейджера может уменьшаться в зависимости
от места установки приемопередатчика в автомобиле, месторасположения
автомобиля и пользователя, радиочастотных помех, погодных условий,
напряжения аккумулятора автомобиля и батареи брелка.
Автосигнализации StarLine Twage разрешены к использованию на территории
РФ и соответствуют требованиям нормативных документов РФ, что
подтверждается сертификатом соответствия.
Срок службы автосигнализаций StarLine Twage, установленный фирмой-
производителем, составляет 5 лет при условии, что они устанавливаются и
эксплуатируются в строгом соответствии с данной инструкцией.
Страница 6
6
Инструкция по эксплуатации и установке
Возможности автосигнализации
Охраняемые зоны автомобиля
· Двигатель от запуска (реле блокировки)
· Двери, капот, багажник от открывания (кнопочные выключатели)
· Кузов, окна от толчков и ударов (двухуровневый датчик удара)
· Салон от проникновения (дополнительный двухуровневый датчик)
· Зажигание от включения (вход контроля включения зажигания)
· Стояночный тормоз от выключения
Защищенность автосигнализации
· Динамический код управления, защищенный от подбора и перехвата
· Ограничение количества циклов тревоги
· Прерывание сигналов тревоги без выключения режима охраны
· Запоминание исходного состояния сигнализации при отключении питания
· Персональный код экстренного отключения
Защитные и противоугонные функции
· 9 независимых зон охраны
· Звуковые и световые сигналы тревоги при срабатывании охранных датчиков
· Подача сигналов оповещения о тревоге на брелок c обратной связью
· Программируемый выход на блокировку двигателя: НР / НЗ тип контактов
· Программируемый режим иммобилизатора
· Два режима включения функции антиограбления
· Безопасная блокировка двигателя в режиме антиограбления
· Режим «паника»
Самодиагностика и индикация режимов работы
· Контроль состояния автомобиля, режимов работы и причин срабатывания
сигнализации по светодиодному индикатору на приборной панеле и по
индикаторам на брелках с обратной связью
· Автоматический контроль охранных датчиков с отключением неисправных и
сообщением об этом
· Звуковая и световая индикация факта срабатывания сигнализации
· Светодиодная индикация исправности концевых выключателей дверей, капота,
багажника
..Страница 7
7
Twage A4, A2, A1
Сервисные функции
· Включение / выключение режима охраны без брелка
· Автоматическое (пассивное) включение режима охраны
· Автоматический возврат в режим охраны при случайном выключении
· Бесшумное включение / выключение режима охраны
· Включение режима охраны с задержкой активизации датчиков дверей, капота,
багажника
· Режим охраны с работающим двигателем
· Режим охраны с выключенным встроенным датчиком удара
· Возможность многократного в течение 1 цикла охраны дистанционного
отключения / включения датчика удара и дополнительнонго датчика по уровням
· Дистанционное управление замками дверей
· Управление замками дверей от ключа зажигания
· Управление замками дверей по нажатию педали ножного тормоза
· Двухшаговое отпирание замков дверей
· Двухимпульсное отпирание замков дверей
· Возможность реализации функции «комфорт»
· Дистанционное включение / выключение служебного режима Valet
· 2 канала управления дополнительными устройствами автомобиля
· Режим вежливой подсветки салона автомобиля
· Режим поиска автомобиля
· Режим дистанционной настройки встроенного датчика удара
· Режим дистанционного программирования новых и стирания старых брелков
· Контроль количества брелков находящихся в памяти сигнализации
· Возможность оперативного сброса программируемых функций на заводские
предустановки
· Дистанционный запуск / остановка двигателя при работе с модулем запуска
StarLine
· Режим запуска двигателя по таймеру при работе с модулем запуска StarLine
· Специальный интерфейс подключения охранно-поискового GSM / GPS модуля
· Режим блокировки работы кнопок брелков
· Режим энергосбережения брелков с обратной связью
· Контроль разряда батареи брелка с ЖКИ (в моделе А4)
· Люминесцентная подсветка дисплея брелка с ЖКИ (в моделе А4)
Страница 8
8
Инструкция по эксплуатации и установке
Кнопка 1
Кнопка 2
Кнопка 3
Брелки управления
Сигнализация выполняет заложенные в нее функции либо автоматически, либо
по сигналам брелка при нажатии кнопок.
Часть предусмотренных функций и
некоторые параметры работы сигнализации могут изменяться путем
программирования.
Сигнализации StarLine Twage А4, А2, А1 имеют различные 3-кнопочные брелки
управления. Назначение кнопок 1, 2 и 3 для различных брелков управления
одинаково.
При выполнении сигнализацией команды посланной с любого брелка
соответствующая информация отображается на индикаторе других брелков с
обратной связью, при условии, что они записаны в память сигнализации.
Отображение информации сопровождается звуковыми сигналами и вибрацией.
В брелке ЖКИ включается люминесцентная подсветка индикатора.
Кнопка 1
Кнопка 2
Кнопка 3
ARM
DISARM
RUN
TRIGGER

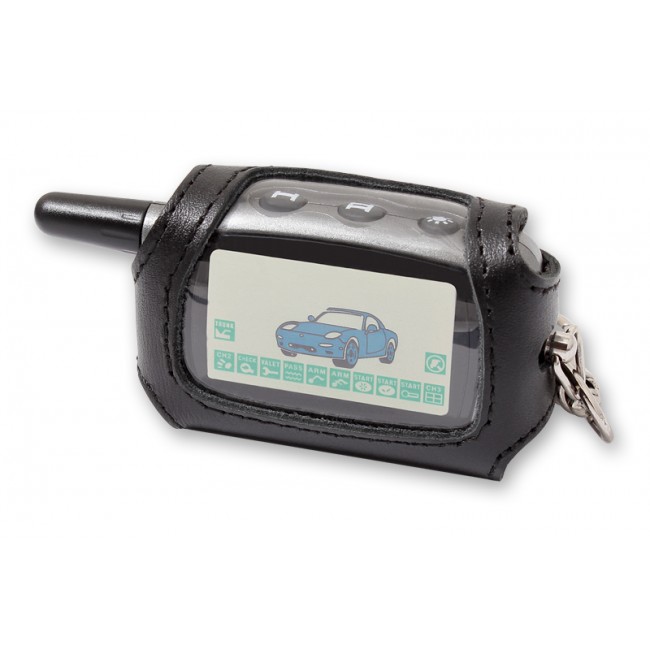

Брелок ЖКИ с обратной связью
Брелок СДИ с обратной связью Брелок без обратной связи
Страница 9
9
Twage A4, A2, A1
Элементы питания брелков и их замена
В различных брелках используются различные элементы питания:
в брелке без обратной связи используется 1 элемент типа CR2032, 3В
в брелке СДИ используются 2 элемента питания типа CR2032, 3В
в брелке ЖКИ используется 1 элемент питания типа ААА, 1,5В.
Время работы элементов питания брелков зависит: от частоты пользования
брелком, от частоты срабатывания пейджера, от выбранного режима
оповещения, от типа установленного элемента питания. Емкости элементов
питания, имеющихся в продаже, могут отличаться в несколько раз.
Среднее время работы элементов питания может составлять:
для брелка без обратной связи от 9 до 12 месяцев
для брелка с обратной связью и СДИ от 3 до 6 месяцев
для брелка с обратной связью и ЖКИ от 6 до 9 месяцев
Для увеличения срока службы элемента питания брелка ЖКИ предусмотрен
специальный режим энергосбережения, который включается автоматически
через 1 минуту после выключения режима охраны. В этом режиме потребление
брелка уменьшается до минимума за счет отключения электрической схемы
приемника.
Включение режима энергосбережения сопровождается исчезновением иконки
с индикатора брелка ЖКИ.
При разряде элемента питания в брелке ЖКИ на индикаторе отображается
иконка
%$7
, что говорит о необходимости ее замены.
Замена элементов питания в брелках с обратной связью выполняется
в следующем порядке:
1. Откройте крышку на задней стороне брелка и выньте старую батарею.
2. Установите новые элементы питания, соблюдая полярность. Правильное
положение элемента питания указано на корпусе брелка под крышкой. Закройте
крышку брелка.
Замена элементов питания в брелке без обратной связи выполняется
в следующем порядке:
1. Открутите винт на задней стороне брелка и откройте крышку.
2. Выньте старый элемент питания и установите новый, соблюдая полярность.
Правильное положение элемента питания указано на корпусе брелка под
крышкой. Закройте крышку брелка и закрутите крепежный винт.
Страница 10
10
Инструкция по эксплуатации и установке
ЖKИ брелок с обратной связью к сигнализации
StarLine Twage A4
Иконки с буквенным обозначением индикация режимов
работы автосигнализации
A Включен режим сервисного обслуживания VALET
B Включен режим обхода датчика удара и дополнительного датчика
C Включен режим автоматического запуска двигателя по таймеру
D Включен режим пассивного включения режима охраны
E Включен режим иммобилизатора
Оперативное программирование
вышеперечисленных режимов работы
Вход в режим программирования осуществляется нажатием и удержанием
кнопки 3 брелка до появления сначала мелодичного сигнала, затем 1 короткого
звукового сигнала брелка.
На индикаторе брелка отобразится одна из иконок,
соответствующая программируемому режиму работы сигнализации.
7
Г
@
9
&
%
$
#
«
!
«
!
(
‘
(
‘
&
%
$
#
Выделить → Я нашёл инструкцию для своей автосигнализации здесь! #manualza
Кликнуть →
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Audi 100 C3 Avant (445, 446) 1,8 75 км 1982-1987
Audi 100 C3 Avant (445, 446) 1,8 88 км 1986-1990
Audi 100 C3 Avant (445, 1986-1990
Audi 100 C3 (445, 1986-1990
.
446) 1,8 90 км 1983-1989 гг. ) 2,0 113 км 1986-1987
AUDI 100 C3 Avant (445, 446) 2,0 D 70 км 1983-1990
AUDI 100 C3 Avant (445, 446) 2,0 E 115 км 1985-1987
Audi 100 C3 Avant (445, 446) 2.0 E CAT 115KM 1988-1990
Audi 100 C3 Avant (445, 446) 2,0 TD 87KM 1983-1987
Audi 100 C3 (445, 446) 2.1 131 км 1982-1984 гг. 1989-1990
AUDI 100 C3 седан (443, 444) 1,8 75 км 1982-1987
AUDI 100 C3 седан (443, 444) 1,8 88 км 1986-1988
Audi 100 C3 Седан (443, 444) 1,8 90 км 1983-1989 гг. -1984
Audi 100 C3 Седан (443, 444) 2,0 113 км 1986-1987 гг. 1990
AUDI 100 C3 седан (443, 444) 2.0 D 70KM 1982-1988
AUDI 100 C3 седан (443, 444) 2.0 D Turbo 87KM 1982-1988
Audi 100 C3 Седан (443, 444) 2,1 136 км 1982-1984
Audi 100 C3 Седан (443, 444) 2,2 115 км 1984-1986
Audi 100 C3 (443, 444) 2,2 130K 1982- 1982- 1982- 1982- 1982- 1982- 1984
Audi 100 C3 Седан (443, 444) 2,4 D 82KM 1989-1991
Audi 100 C4 Avant (4A5) 2,0 E 100KM 1991-1994
Audi 100 C4 Avant (4A5) 2.
0 E 115 км 1991-1994
AUDI 100 C4 Avant (4A5) 2.4 D 82KM 1990-1994
AUDI 100 C4 седан (4A2) 2.0 100KM 1990-1994
AUDI 100 C4 седан (4A2) 2.0 E 115KM90-1994
Audi 100 C4 Седан (4A2) 2,4 D 82KM 1990-1994
Audi 80 B2 Седан (811, 813, 814, 819, 853) 1,6 73 км 1986-1986
Audi 80 B2 Sedan (811, 813 , 814, 819, 853) 1,6 75 км 1978-1987 гг. 853) 1,6 TD 70KM 1981-1986
Audi 80 B2 Седан (811, 813, 814, 819, 853) 1,8 93 км 1983-1986
Audi 80 B2 Sedan (811, 813, 814, 819, 853) 1,8 GTE 110K, 813, 814, 819, 853) 1,8 GTE 110K. 1985-1986
АУДИ 80 Б2 седан (811, 813, 814, 819, 853) 1.8 ГТД 112КМ 1984-1986
АУДИ 80 Б2 седан (811, 813, 814, 819, 853) 191 CD 1983
Audi 80 B2 Седан (811, 813, 814, 819, 853) 2,0 115 км 1983-1984 гг. 894, 8A2) 1.8 S 90KM 1986-1991
AUDI 80 B3 седан (893, 894, 8A2) 2.0 E 112KM 1988-1990
AUDI 80 B3 седан (893, 291, 891, 8A 1.
0K E 112, 8A2)88-1990
AUDI 80 B4 Avant (8C5) 1.6 E 101KM 1993-1996
AUDI 80 B4 Avant (8C5) 1.9 TD 75KM 1991-1994
AUDI 80 B4 Avant (8C5) 1.9 TDI 90KM 1992-1996
Audi 80 B4 Avant (8C5) 2,0 90 км 1992-1996
Audi 80 B4 Avant (8C5) 2.0 E 115 км 1992-1996
Audi 80 B4 Sedan (8C2) 1,6 71 км 1991-1994
Audi 80 B4 Sedan (8C2) 1.6 E 101KM 1993-1994
AUDI 80 B4 седан (8C2) 1.9 TD 75KM 1991-1994
AUDI 80 B4 седан (8C2) 1.9TDI 90KM 1991-1994
AUDI 80 B4 sedan (8C2) 2.0 90KM 1991-1994
AUDI 80 B4 sedan (8C2) 2.0 E 115KM 1991-1994
AUDI 90 B2 (813, 814, 853) 1.6 TD 70KM 1985 -1987
Audi 90 B2 (813, 814, 853) 2,0 113 км 1986-1987 гг. 1985-1987
AUDI 90 B2 (813, 814, 853) 2,2 136 км 1984-1987
AUDI A4 B5 (8D2) 2,6 150 км 1995-2000
AUDI A4 B 2,895-1997
AUDI A4 B5 Avant (8D5) 2.6 150KM 1996-2001
AUDI A4 B5 Avant (8D5) 2.8 174KM 1996-1996
AUDI A6 C4 (4A2) 2.
0 100KM 1994-1997
AUDI A6 C4 ( 4A2) 2,0 115 км 1994-1997
Audi A6 C4 Avant (4A5) 2,0 100 км 1994-1997
Audi A6 C4 Avant (4A5) 2,0 115 км 1994-1997 1986-1987
AUDI COUPE B2 (81, 855, 856) 1.8 GT 88KM 1986-1988
AUDI COUPE B2 (81, 855, 856) 1.8 GT 93 км 1985-1988 гг. 2.1 GT 131 км 1982-1987 гг. 855, 856) 2,3 133 км 1986-1987
AUDI COUPE B3 (89, 8B3) 2,0 113 км 1989-1990
AUDI COUPE B3 (89, 8B3) 2,0 115 км 1989-1996
VWVW Caddy II Nadwozie Pełne/Minivan (9K9A) 60 1,4 60 км 1995-2004
VW Caddy II Nadwozie Pełne/Minivan (9K9A) 75 1,6 75-километровый 1995-2000
VW Caddy II NADWOZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERZERSERSERSERSERSERSERSERSERSERSERSERSERSERSERSERSER (9K9B) 1,4 60 км 1995-2003
VW Caddy II NADWOZIE WIELKOPRZESTRZESTRZENNE 95 км 1983-1993
VW GOLF III (1h2) 1,4 55 км 1991-1997
VW Golf III (1H2) 1,4 60 км 1991-1997
VW Golf III (1H2) 1,6 75 км 1992-1997
VW Golf III VAR (1H2) 1,4 60 КМ 1991-1996
VW Golf III Variant (1H5) 1.
4 1.4 1.4 1.4 1.4 1.4 1.4 1.4) 1.4) 1.4) 1.4 1.4. 55 км 1993-1999 гг. -1992
VW LT 28-35 I Автобус (281-363) 2.4 D 70KM 1989-1996
VW LT 28-35 I Автобус (281-363) 2.4 D 75KM 1979-1992
VW LT 28-35 I Платформа/подвоз (281-363) 2.4 90KM 1982-1992
VW LT 28-35 I Платформа/подвоз (281-363) 2.4 D 69KM 1990-00002 1990-00096 VWLT0002
28-35 I Platforma / podwozie (281-363) 2.4 D 75KM 1978-1991
VW LT 28-35 I Skrzynia (281-363) 2.4 90KM 1982-1992
VW LT 28-32 I Skrzynia (3 ) 2.4 D 69KM 1990-1996
VW LT 28-35 I Skrzynia (281-363) 2.4 D 75KM 1979-1992
VW LT 40-55 I Platforma / podwozie (293-909) 2.4 90KM 1985-1989
VW LT 40-55 I Платформа/подвоз (293-909) 2.4 D 69KM 1990-1996
VW LT 40-55 I Платформа/подвоз (293-909) 93 7 9001 919 VW LT 40-55 I Skrzynia (291-512) 2.4 90KM 1982-1992
VW LT 40-55 I Skrzynia (291-512) 2.4 D 69KM 1990-1996
VW LT 40-55 I Skrzynia (291-512) ) 2,4 D 75 км 1979-1992
VW PASSAT B2 (32B) 1,6 70 км 1986-1988
VW PASSAT B2 (32B) 1,6 TD 70 км 1982-1988
1,2 KM2 1982-1988
VW PASSAT83-1988
VW Passat B2 (32B) 1,8 87 км 1986-1988 гг.
2,0 115 км 1983-1988
VW Passat B2 (32B) 2,2 136 км 1985-1988 гг. PASSAT B2 вариант (33B) 1,8 112 км 1983-1988
VW PASSAT B2 вариант (33B) 1,8 87 км 1986-1988
VW Passat B2 Вариант (33B) 1,8 90 км 1983-1988 гг. (33b) 2,0 115 км 1983-1988 гг. 1988
VW PASSAT B2 седан (32B) 1,6 TD 70 км 1985-1988
VW PASSAT B2 седан (32B) 1,8 87 км 1986-1988
VW Passat B2 Седан (32B) 1,8 90 км 1985-1988 гг. III Classic (6V2) 75 1,6 75 км 1995-2001
VW Polo van Nadwozie Zamknięte / Kombi (6V5) 1,6 75 км 1997-1998
VW Polo Variant (6V5) 1,6 75 км 1997-2001
В. 70 км 1981-1984
VW SANTANA (32B) 1,8 90 км 1983-1984
VW SANTANA (32B) 1,9115 км 1981-1983
VW Santana (32b) 2,0 115 км 1983-1984 гг. 60 км 1982-1992
VW Transporter T3 Autobus (25_) 1,9 78 км 1982-1992 гг. VW TRANSPORTER T3 Платформа/подвоз (24_) 1.9 78KM 1982-1992
VW Transporter T3 Platforma / Podwozie (24_) 2.1 112 км 1986-1992
VW Transporter T3 Skrzynia (24_, 25_) 1,9 60 км 1982-1992
VW Transporter T3 Skrzynia (24_, 25_97-
VW T3 Skrzynia (24_, 25_97-
,VW T3 Skrzynia (24_) 1,97-
.
1992VW Transporter T3 Skrzynia (24_, 25_) 2,1 112 км 1986-1992 гг. 1992-1998
В настоящее время в мире используется ряд стандартов размера бумаги, наиболее распространенными из которых являются международный стандарт ISO и стандарт, используемый в Северной Америке. Эти размеры используются для заказа различных печатных материалов, таких как канцелярские товары, брошюры, цифровые копии, листовки и т. д. В приведенных ниже таблицах подробно описаны и сравниваются эти размеры и их размеры.
Форматы бумаги (Metric A, B, North American ARCH)
Бумага формата A3 немного длиннее, чем North American, а формат A3 немного уже, чем North American, а формат A3 немного уже, чем формат Letter A3. | ISO A Размеры A0 : 841 мм x 1,189 мм (33,11 дюйма x 46,81 дюйма) A1 : 420 мм x 594 мм (16,54 дюйма x 23,39 дюйма) A3 : A4 : A5 : A6 : | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ISO B Размеры B1 : B2 : B3 : B5 : B6 : | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3 | 977797777777777777 ANSI A : 8,5 дюйма.  X 11 дюймов. (215,9 мм x 279,4 мм) ANSI B : ANSI D : ANSI E : | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Размеры ARCH для Северной Америки Arch B : Дуга C : Дуга D : Arch E :
ISO Metric Paper Sizes
|
)
)
